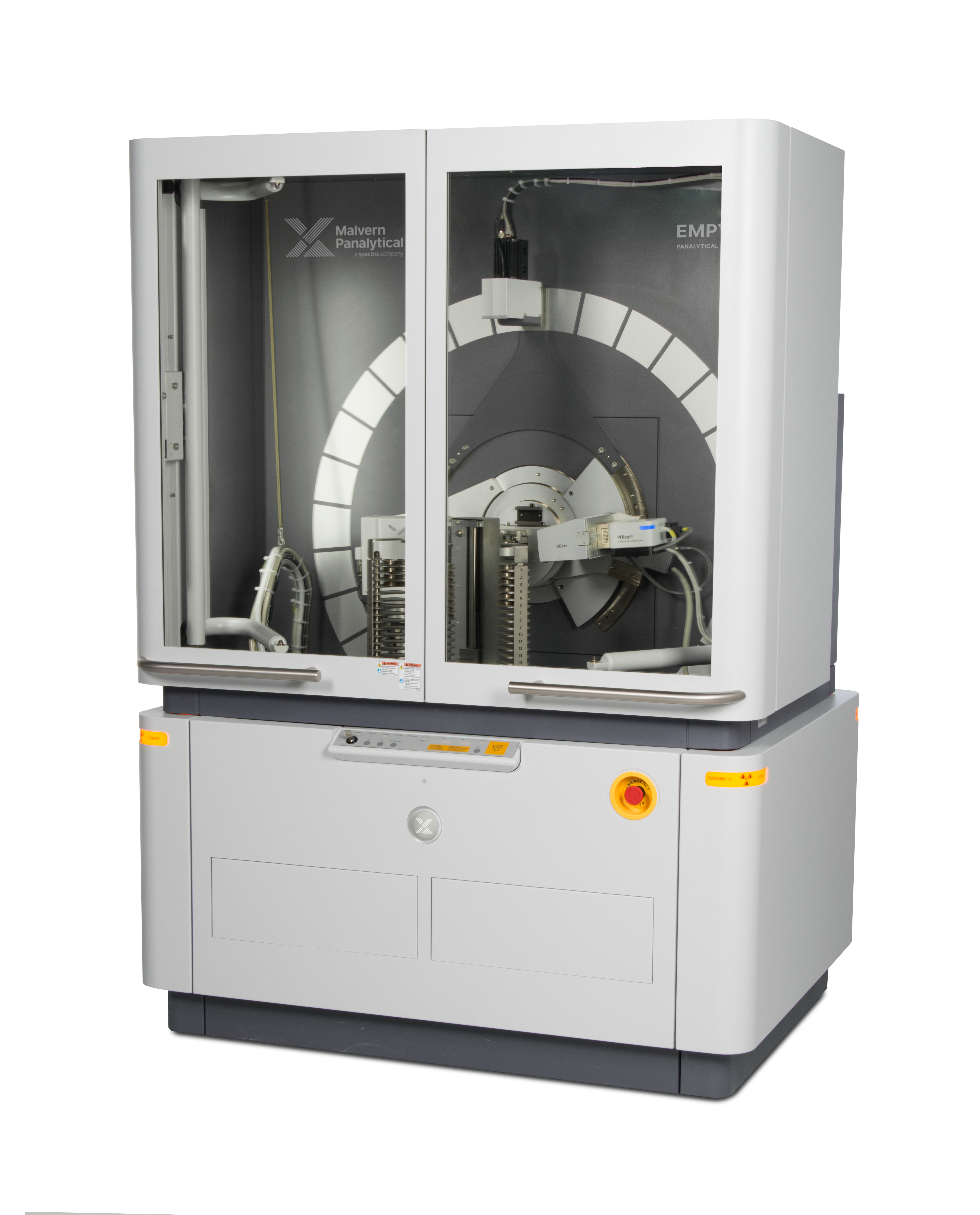

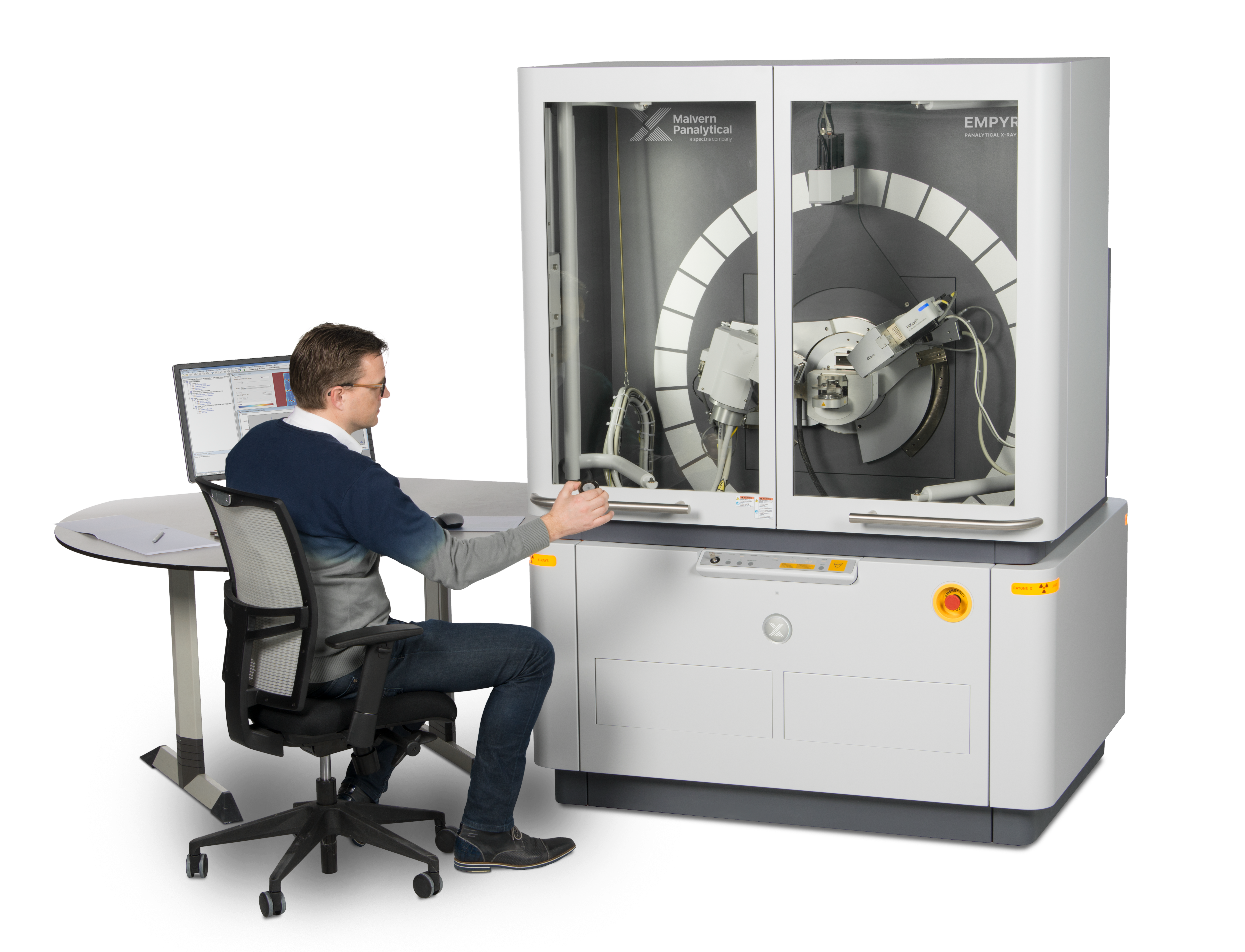

作为马尔文帕纳科第三代Empyrean锐影，该多功能X射线衍射仪的“MultiCore”多核光路系统，无需人工干预即可实现多种类的不同测量。
Empyrean 锐影具有在一台仪器上测量多种类样品的能力，无论是粉末、薄膜还是纳米材料与固体物体。
材料科学的世界在不断变化，高性能衍射仪的寿命比任何研究项目的典型寿命都要长得多。有了 Empyrean，您就可以应对未来的一切。
使用 OmniTrust：马尔文帕纳科针对受监管环境的合规性解决方案
Empyrean 是唯一一个能够完成这一切的平台，可为每种样本类型提供最佳的数据质量。它在一台仪器中涵盖了最大的 X 射线衍射、散射和成像应用。

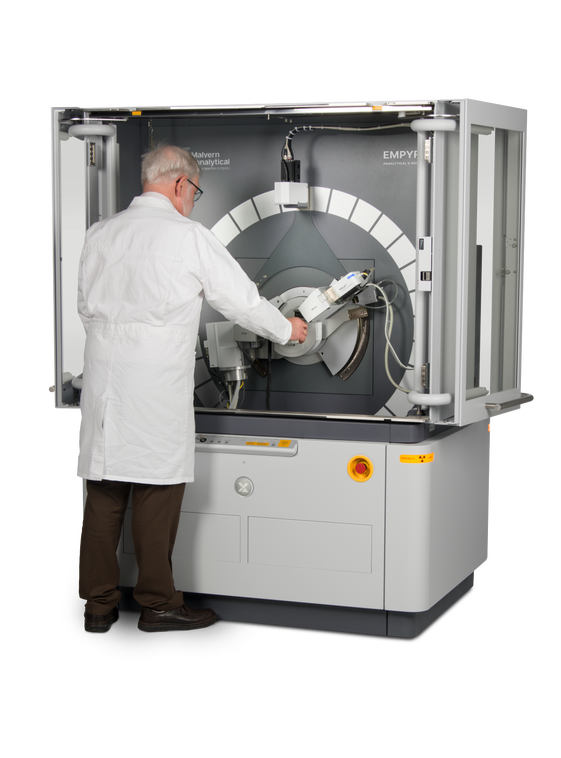

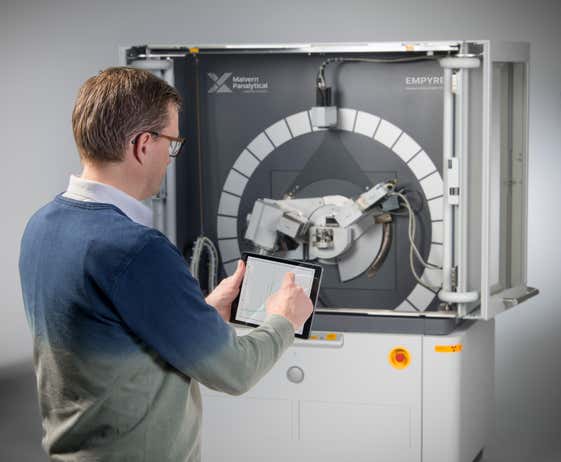

Empyrean 不仅满足了当今科学家和 XRD 专家的高期望，而且随着研究主题的发展将继续这样做。 Empyrean 非常适合教学目的，这要归功于完全打开的大门，允许多人访问系统。

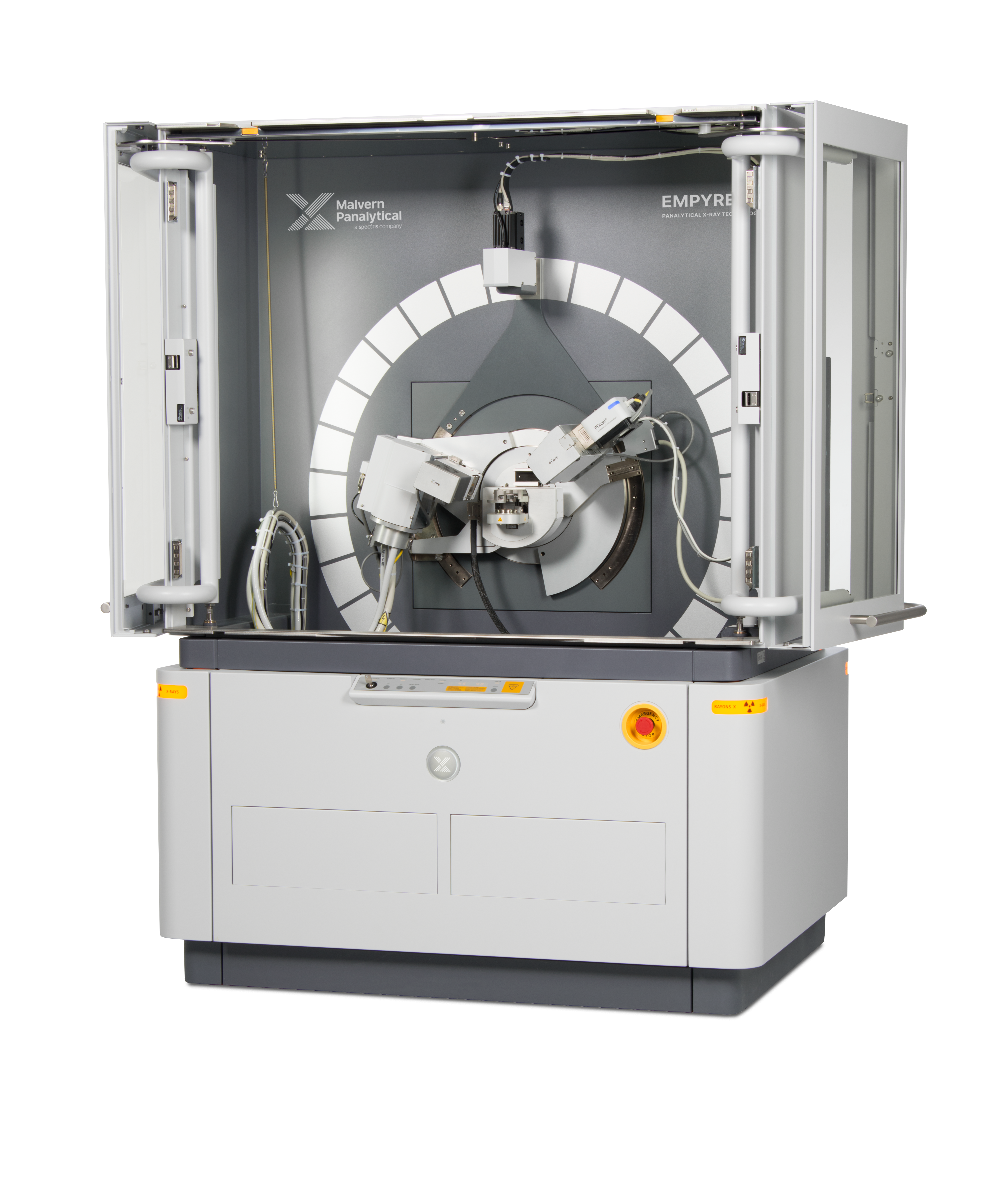

宽门也非常适合在各行业要求严格的研发环境中进行测量。
Empyrean 锐影能够帮助用户更好地准备同步加速器光束时间。
Empyrean 锐影的样品台和光学组件库允许以多种方式展开应用：从简单地将一些狭缝和分析软件添加到标准衍射几何，到使用专用光学器件、光源和探测器来得到高性能。
它是多功能实验室的理想选择：如果某种应用的需求增加，则可以通过添加专用模块来改进数据质量和吞吐时间。
分析需求常常随着研究计划的转向而改变。
可以将新的应用轻松添加到 Empyrean 锐影系统，并实现高性能。
马尔文帕纳科一直致力于研究混合探测器技术。

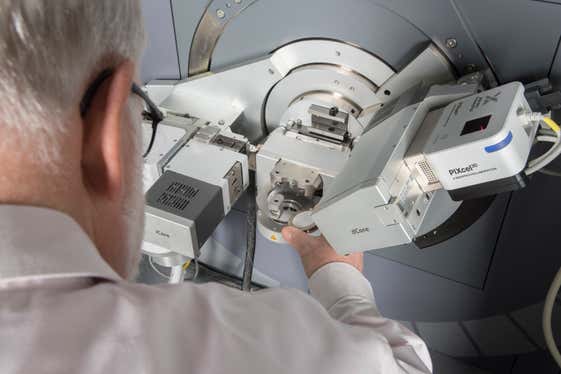

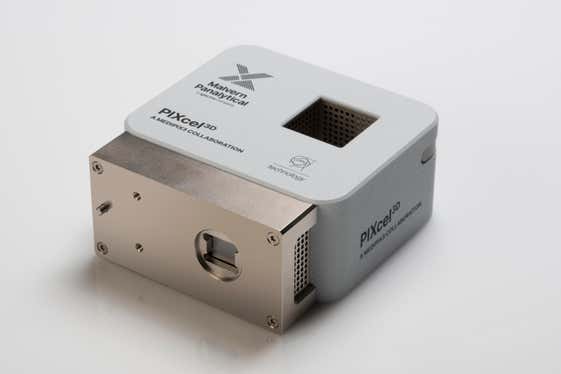

我们的混合探测器（PIXcel3D 与 GaliPIX3D）像素尺寸小、零背景、动态范围高。通过光学选项与运行半径，您可优化配置以达到符合您要求的状态。

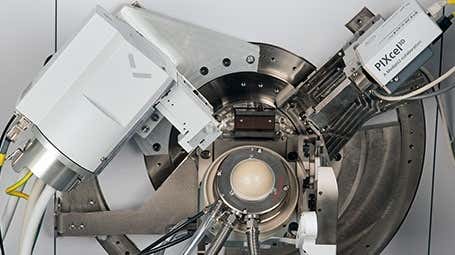

“MultiCore Optics”多核光路系统引入了“iCore”入射核和“dCore”探测核，大大简化了多功能X射线衍射系统的使用，使仪器的自动化达到了更好水平。
在不同测量之间的切换时，iCore和dCore将自行负责转换工作，不需要人为干预。
凭借 PreFIX 概念，您的衍射系统变得灵活、快速且面向未来。
凭借可再现的、微米级精度的可再现定位，PreFIX 光学器件和样品台安装法允许对衍射仪进行重新配置。
这让用户能够于数分钟内在不同应用间进行切换，从而让 Empyrean 锐影成为了一台多用途衍射仪。
Empyrean 锐影配备了无需校准的 PreFIX 模块、测量和分析自动化功能，任何遵守实验室规范作业 (GLP) 的人都可以轻松进行操作。
此外，Empyrean锐影产品包涵盖全面 - 从硬件到专用分析解决方案 - 随附了新手用户的详细教程，而专业人士也可获得所有需要的功能。
Empyrean 锐影是多用途仪器，能支持一系列应用。 马尔文帕纳科希望协助用户进行材料研究。
我们可以为他们的复杂分析问题提供合适的解决方案或低成本生产流程。
如果您对样品杯和样品台、光学模块、分析技术有任何想法，可将您的要求告知马尔文帕纳科销售代表；或如果您需一个针对衍射研究的专用解决方案，请提出请求。
我们可以一起为新需求探究解决方案。
Mining is backbone of the economy and it is very complicated particularly when it is about natural things, which is completely unknown and non homogenous material. Then the expertise comes into the picture and this equipment is the best tool for geoscientific community. I am very happy with the Empyrean.
Basant Rath — NMDC R&D Centre
| X-ray generator | 4 kW（最大 60 kV，最大 100 mA） |
|---|---|
| Line/point focus switch | 简单快捷，无需工具 |
| 范围 | 最高可用角度范围（视配件而定）-111°< 2θ <168° |
|---|---|
| Smallest addressable increment | 0.0001° |
| 重现性 | < 0.0002° |
| 2θ linearity | 等于或优于±0.01° |
| 最大速度 | 15度/秒 |
| 分辨率 | LaB₆ 上的 0.026° FWHM |
| Ambient sample stages |
|
|---|---|
| Non-ambient sample stages |
|
| Point detectors | 正比计数器 (20 x 24 mm)
闪烁探测器（直径 30 mm）
|
|---|---|
| Strip detectors | PIXcel1D，256 个 55 μm 条带“全活”，与 Cr 到 Cu 辐射兼容 |
| Area detectors | PIXcel3D，256 x 256 像素，55 μm，兼容 Cr 至 Cu 辐射
GaliPIX3D，501 x 465 像素，60 μm，兼容 Co to Ag 辐射（效率 100%） |
| 尺寸： | 1400（宽）× 1162（深）× 1947（高）毫米。
该仪器装有轮子。它可以通过 989 毫米的门洞。对于运输而言，可实现的最小仪器宽度为 867 毫米。
|
|---|---|
| 重量 | 1150 kg |
| 内径 (长 x 宽 x 高) | 1360（宽）×1100（高）毫米，允许至少四人同时进入实验区域（适合教学） |
| Radiation levels | 辐射水平小于 1 微西弗每小时，在 10 厘米距离处测量，使用 Mo 源 @ 60 kV、50 mA 测定。所有阳极类型均无功率限制 |
| External cooling water supply | 4 - 6 升/分钟，压力高达 8 bar，温度 15 至 35 °C > 露点 |
| Compressed air supply | 室内管线、压缩机或气瓶； 2-5巴（0.2-0.5兆帕） |
| 电源 | 单相 210 – 230 V（电网变化为 ± 10%）； 50/60赫兹 |
| 能耗 | 最大限度。 4.6 kVA，不带可选设备控制器 |
一维检测的终极多功能性和数据清晰度
Medipix 技术作为专用条带检测器
第一款为您的衍射仪提供 0D-1D-2D 和 3D 数据的探测器
拓展二维固态像素探测器的应用边界
高性能 X射线管
我们提供众多非常温解决方案，将“原位”置于由 XRD 设备支持的每个应用之前。

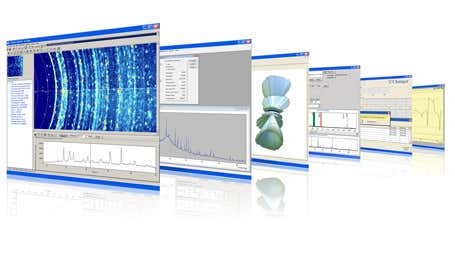

我们的 XRD 软件包旨在从您的材料中提取出所有信息。
使用 Empyrean 为您的出版物获取最佳数据；培训和激励您的学生。获取材料的全面信息是成功研究的关键。
Empyrean 将为您提供最高的数据质量，让您通过执行非破坏性的尖端表征研究来查看珍贵样品的最精细细节。
更好地了解您的电池材料。使用 X 射线衍射分析电池材料可提供组分相纯度以及阳极和阴极化合物的微晶尺寸。
Empyrean 配备了 GaliPIX3D 探测器，还可以使用硬 X 辐射对持久细胞进行原位和现场测量。
完成药物的高级表征。 X射线粉末衍射是一种快速无损分析技术，广泛应用于药物发现、制剂、稳定性测试和最终产品质量控制。
这种经过验证的综合方法可在 21 CFR Part 11 审计跟踪支持下使用。 Empyrean 还可以进行原位非环境分析，无需人工干预，并在孔板上进行高通量测量。
评估结晶和半结晶化合物的晶体结构或结构-性质关系。特种化学品，也称为效应或性能化学品，通常是对材料或配方具有独特特性或性能影响的定制材料。
Empyrean 可用于详细的物相鉴定和了解这些有价值的化合物。
揭示最微小的证据痕迹。无损分析仪器的使用在当今的法医实验室中发挥着关键作用，在法医实验室中，整个过程的各个阶段都需要完整的监管链和数据控制。
Empyrean 可以提供刑事调查和法医学中至关重要的信息。
确定金属生产过程中的残余奥氏体、应力和织构。
金属行业的过程控制和质量控制 - 无论是涉及原生金属还是特殊产品 - 都需要快速准确的化学分析以及金属和合金的微观结构表征。 Empyrean 可以满足这些需求。
揭示所有类型纳米材料的尺寸和结构。
X 射线散射和衍射是强大且通用的纳米计量工具，可用于确定纳米级尺寸、形状和结构，以及分析晶相和局部原子结构。 Empyrean 提供最准确的散射数据。
获取从超薄单层到复杂多层堆叠的薄膜的关键参数。 X射线衍射和X射线反射率可以为薄膜的表征提供无损、可靠和准确的数据。
Empyrean 能够确定超快的倒易空间图、X 射线反射率和摇摆曲线分析。
Mining is backbone of the economy and it is very complicated particularly when it is about natural things, which is completely unknown and non homogenous material. Then the expertise comes into the picture and this equipment is the best tool for geoscientific community. I am very happy with the Empyrean.
Basant Rath — NMDC R&D Centre
释放您的数据潜力
迄今为止，仪器数据往往停留在手工记录、电子表格或适用于特定地点的服务器中。通过将您的 Empyrean 连接到我们的 Smart Manager，并在云端持续分析仪器数据，您可以充分发挥其潜力。这只是马尔文帕纳科Smart Manager中的数字解决方案之一。
版本号: 3
版本号: 7
版本号: 3
版本号: 3
版本号: 4
版本号: 5
版本号: 3
版本号: 2
版本号: 4
版本号: 3
版本号: 10
版本号: 9
版本号: 7
OmniTrust software update v1.7a
OmniAccess
OmniTrail
More information can be found in the Release and Installation Notes.
OmniAccess
OmniTrail
More information can be found in the Release and Installation Notes.
为确保您的仪器保持好的状态并发挥高性能，马尔文帕纳科提供了广泛的服务。 我们的专业知识和支持服务可确保您的仪器发挥高性能。
生命周期服务
帮助您提升工艺价值
