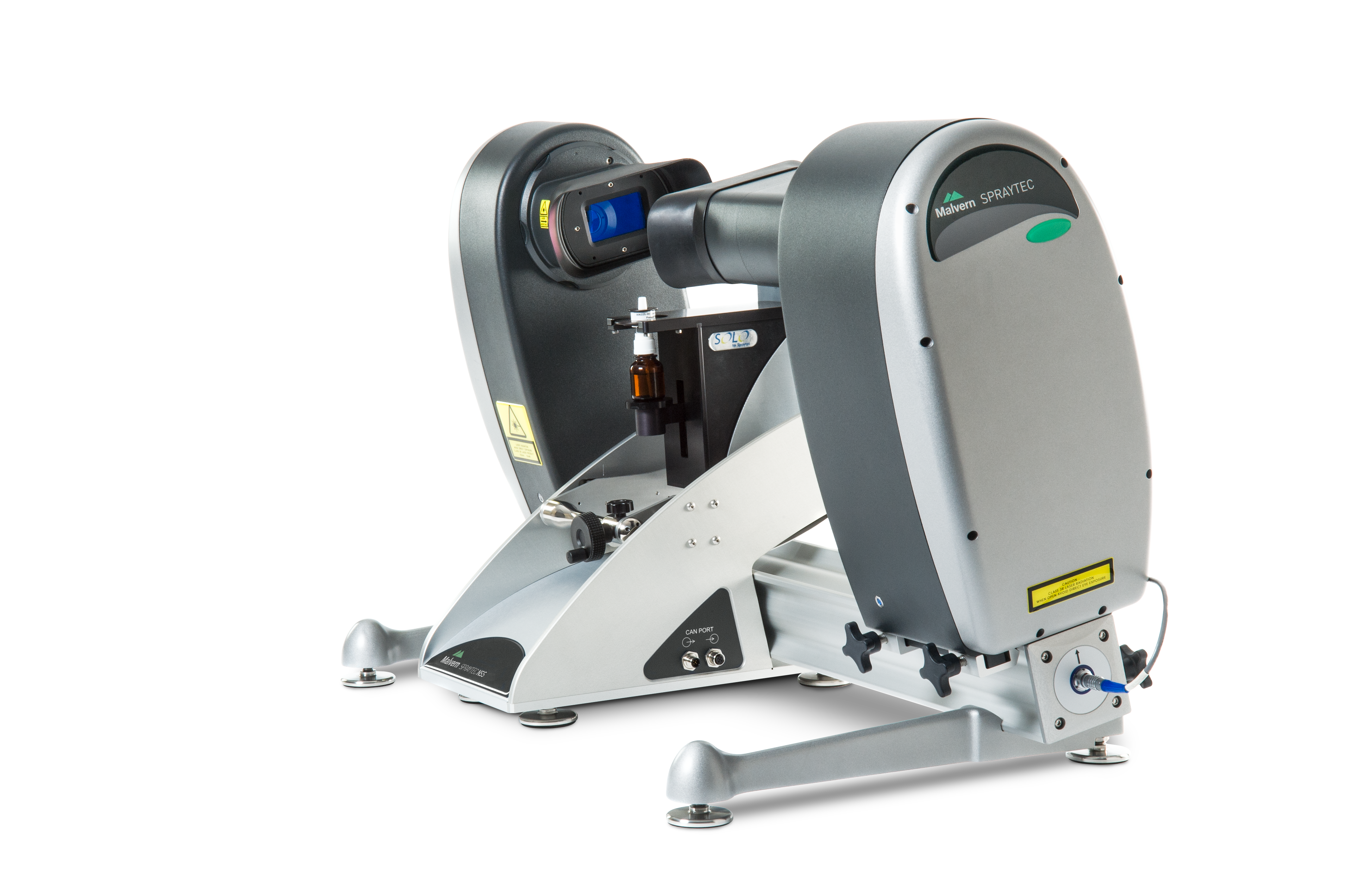

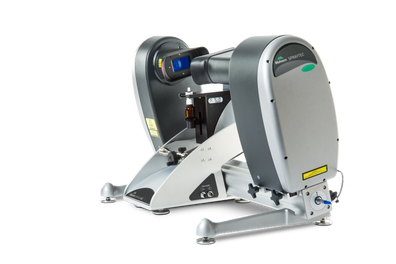

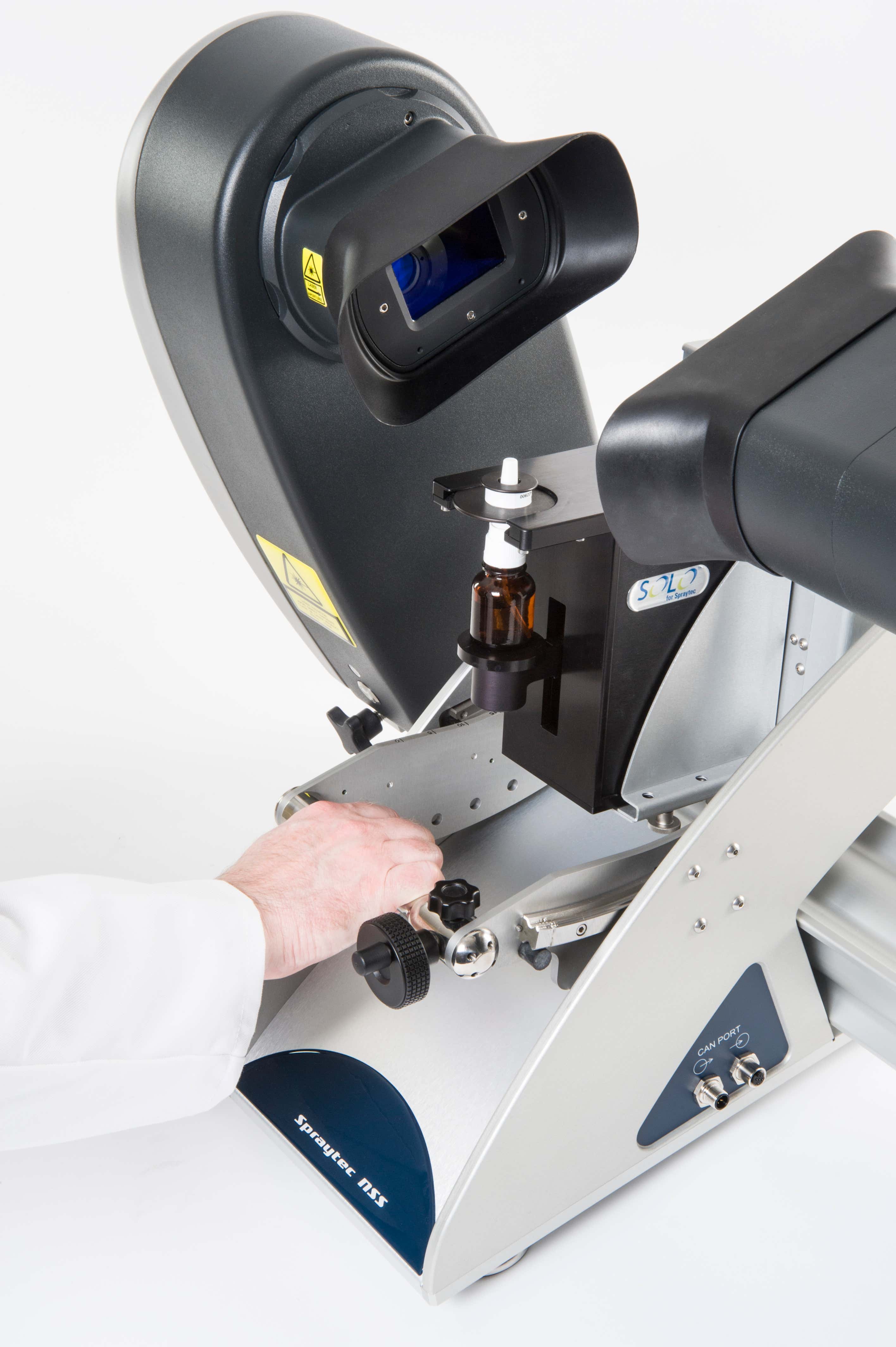

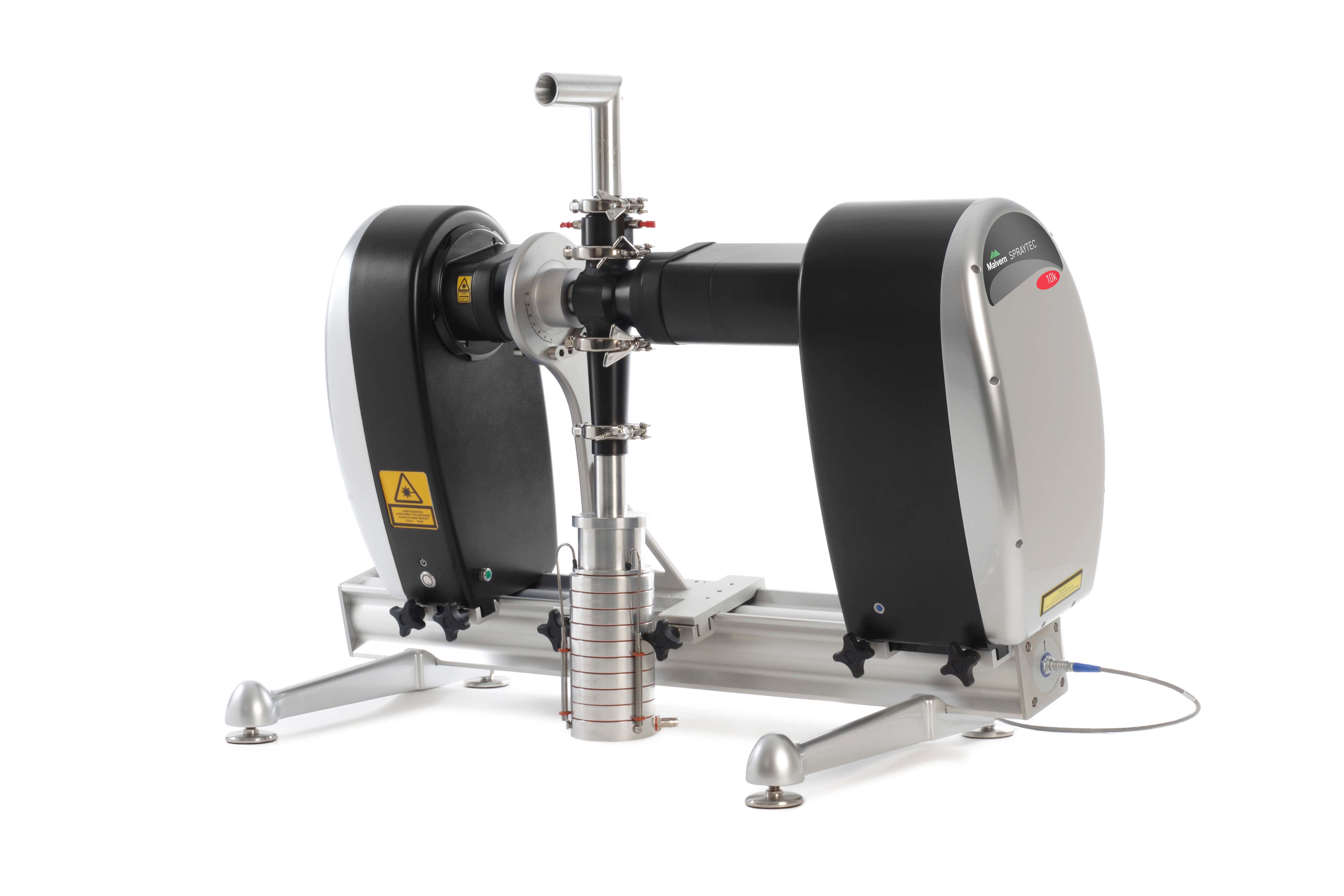

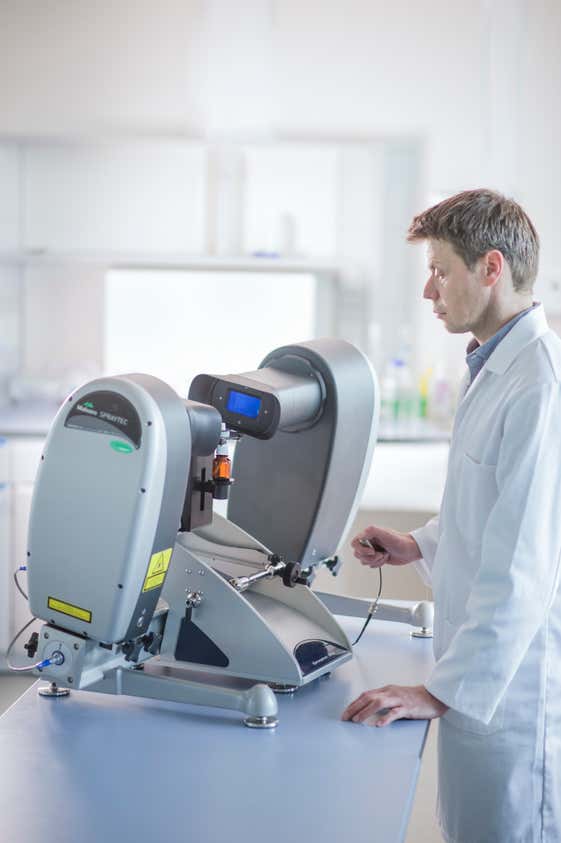

Spraytec 喷雾粒度仪

概述

Spraytec系统使用激光衍射技术及检测系统，解决了多分散喷雾颗粒粒度分布的测量问题。而多重衍射校正技术的采用，可确保在高达95%的遮光度下准确测量雾滴颗粒的粒度分布，远远超过了传统激光衍射系统的操作范围。

Spraytec 杰出特点：

• 快速自动对光

• 通过灵活的触发选项，实现测量同步
• 测量宽粒度范围(0.1-2000微米)，无需不断更换光学器件
• 采集速率高达10KHz，能够产生100微秒时间间隔的颗粒大小分布，分析喷雾雾化和分散的动态
• 采用多散射分析技术提供不以浓度为基础的准确结果

• 具有宽喷雾流的特点，无光学器件污染风险
• 通过粒度演变分析软件，轻松揭示喷雾粒度的动态变化
• 满足FDA 21 CFR Part 11标准

工作原理

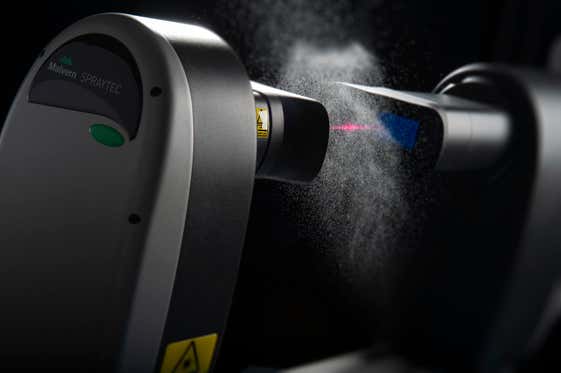

马尔文帕纳科Spraytec采用激光衍射技术测量喷雾剂滴液及喷雾剂颗粒粒度。当激光束穿过喷雾时，通过测量散射光的强度来完成粒度测量。之后，所得数据用于分析计算形成该散射光谱图的滴液粒度。

Spraytec系统由以下主要部分构成：

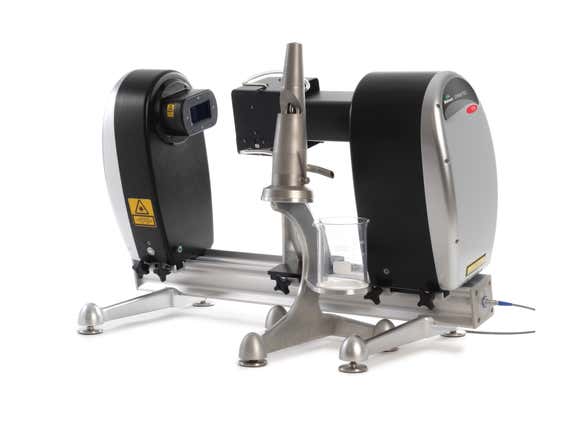

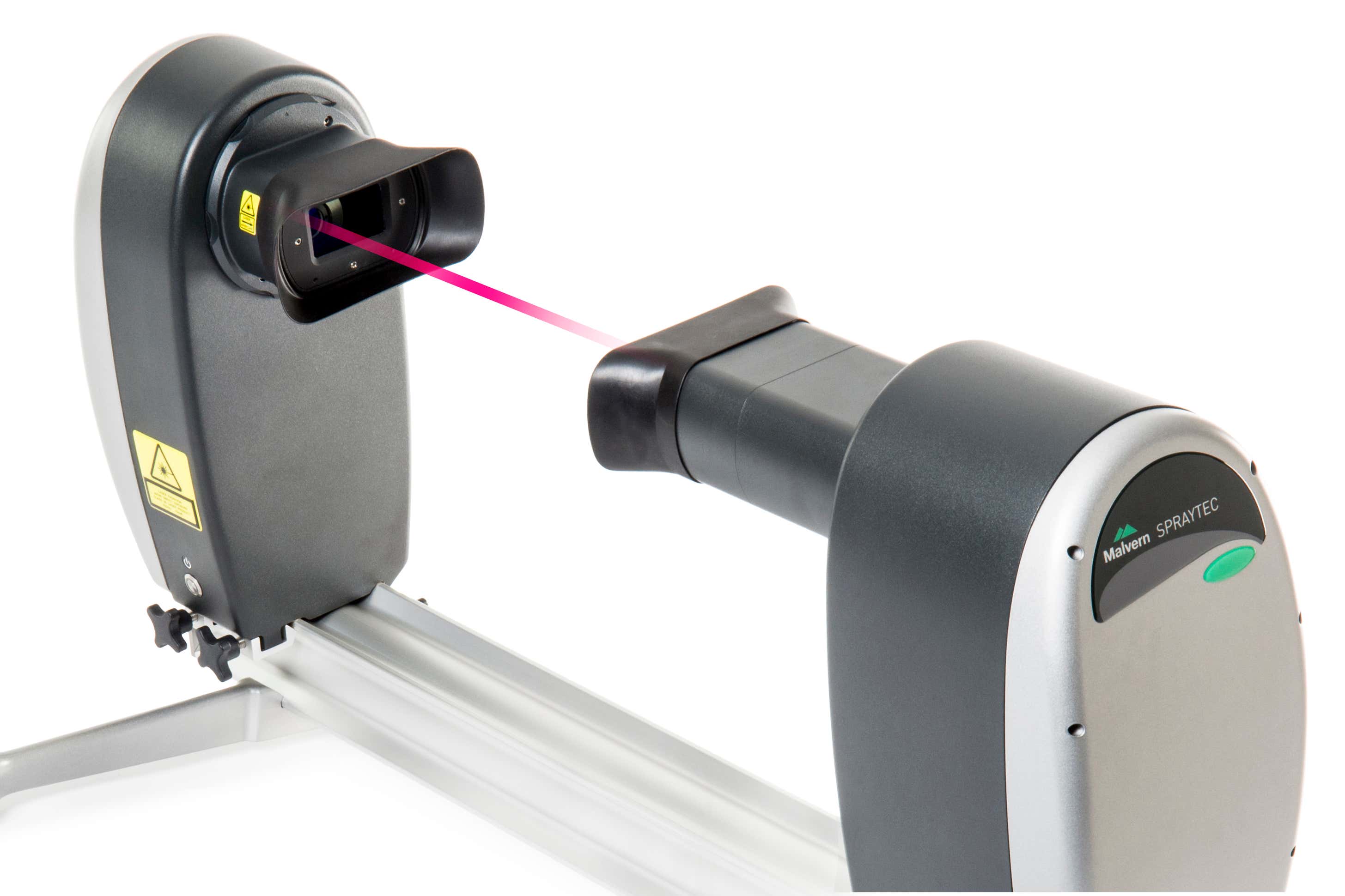

• 一个包含有准直激光源的发射模块，在测量过程中照射喷雾。
• 一个接收模块，含有任意一种透镜(300mm 或 750mm) ，可对喷雾散射至一系列检测器上的任何光线进行聚焦。 此类检测器可准确测量喷雾滴液从宽角度范围散射的光强度。

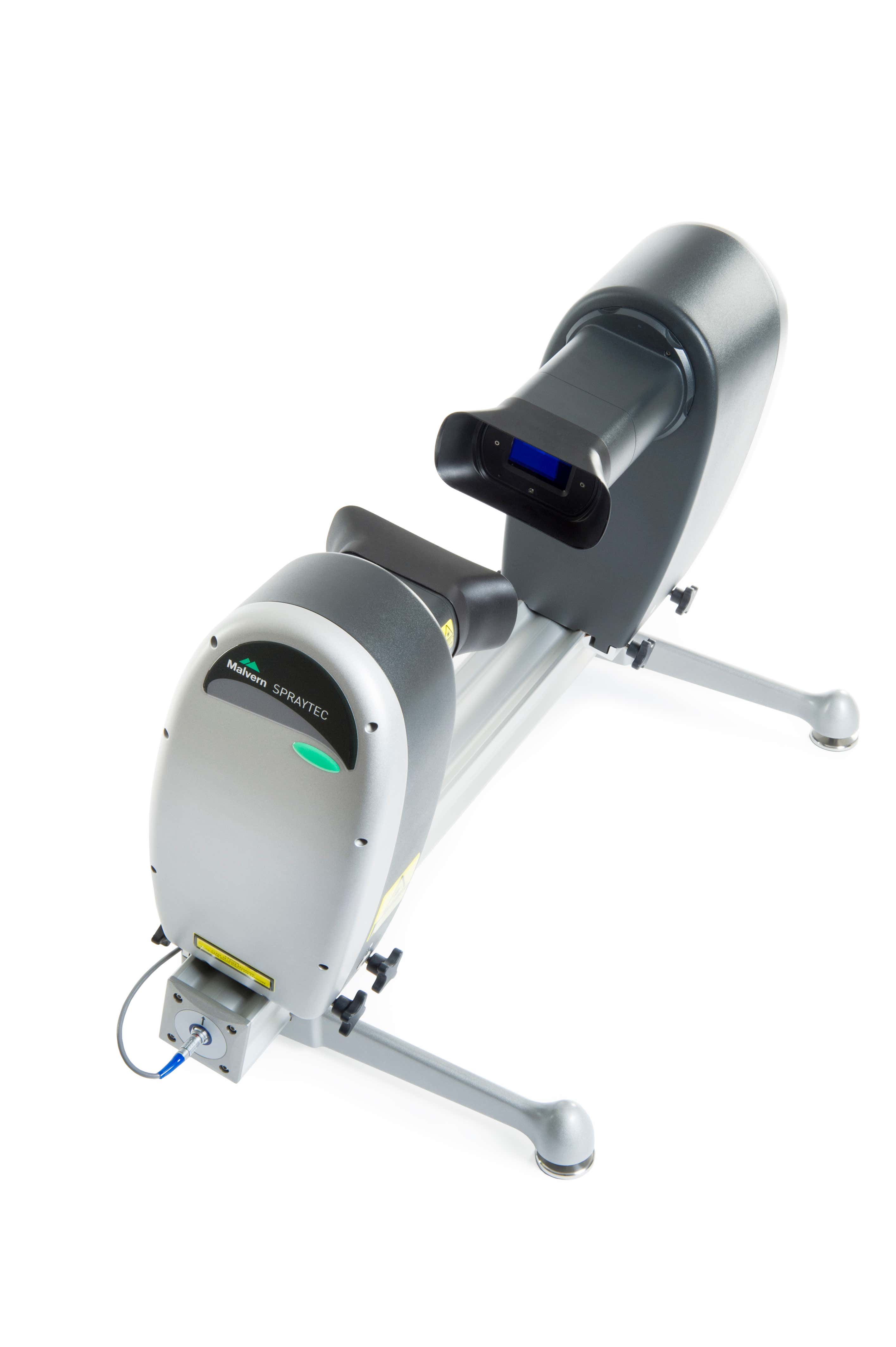

• 一个光具座，确保发射及接收器校准。 光具座长度可更改，以适应不同应用，最长光具座为2.5m。
• Spraytec软件，在测量期间对系统进行控制，分析散射数据，计算喷雾粒度分布。 结果显示为“粒度演变”趋势图，可实时确认随时间变化的滴液粒度。

技术指标

常规

原理	激光光散射
光学模型	米氏理论(Mie)和夫琅霍夫衍射(Fraunhofer scattering)，包括多重衍射校正技术
数据采集速率	连续模式：1Hz。 快速模式：标准为 2.5kHz， 10kHz附加软件可选
最大测量时间	快速模式：30 秒。 连续模式：60分钟
测量触发	内部：根据透光率或光衍射水平。 外部：根据TTL电平输入或简单开关触发
外部设备同步	通过两个 TTL触发输出

光学系统

光源	高稳定氦氖激光器(He-Ne)，632.8nm
透镜分布	傅里叶(平行光束)
镜头焦距	300 mm ; 750 mm
测量范围：	0.5µm条件下，150mm；5 µm以上时大于1m

检测器

分布	36 单元对数间隔非均匀交叉及面积补偿的硅二极管检测器阵列
角度范围	0.015 – 17度 **
角度范围	自动快速对光系统

测量性能

尺寸	300mm 透镜：0.1 – 900 µm (Dv50: 0.5 – 600 µm)。 750mm 透镜：2 – 2000 µm (Dv50: 5 – 1600 µm)
精确度	Dv50 优于 +/- 1%（NIST 可溯源乳胶标准）***
重复性	Dv50 优于 +/- 1% COV（NIST 可溯源乳胶标准）***
重现性	Dv50 优于 +/- 1% COV（NIST 可溯源乳胶标准）***

软件

21 CFR 第 11 部分	通过分层的安全访问系统、审计线索和 Adobe Acrobat 链接（用于电子签名） 来满足技术合规性的要求

系统合规

激光安全：	3R级激光产品, IEC60825-1:2007以及CFR 第1章: 子章节J: 1040 (CDRH)部分
法规测试	符合CE / FCC。 满足欧洲低电压指令要求

重量与尺寸

实验室系统	300mm 光具座：950mmx550mmx610mm (36kg)。 750mm 光具座：37kg 1400mmx550mmx610mm (37kg)
喷雾剂设备系统	950mm 光具座：950mmx550mmx650mm (36kg)。 1400mm 光具座：1400x550x650 (37kg)

系统

电源功率	100/240 v, 50/60 Hz
产品储存温度	-20°C 至 +50°C
操作温度（°C）	+15°C 至 +40°C
湿度	35% - 80%，非冷凝
（IP） 等级	IP65（正常使用时的主发射器和接收器模块）

注解（N）

*	其规定了喷雾流远边与Spraytec接收器透镜之间最大允许距离
**	以透镜为准
***	与用于NIST可追溯乳胶标准的Dv50测量相关 以样品为准
